Inim

Tuotekoodi: AUXREL32

TOIMITETTAVISSA YHTEENSÄ: 24 kpl
Keskusvarasto: 0 kpl
Vantaan myymälä: 21 kpl
Nokian myymälä: 3 kpl

47,00 € (ALV 0%)

Kirjaudu sisään nähdäksesi nettohintasi

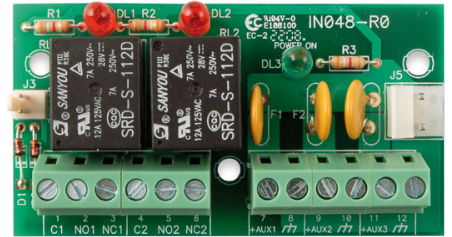

Universaali rele/virtalähde, 12 V DC

Jokaiselle releelle on vapaa kosketin

3 paria liittimiä, suojattu itsepalautuvalla oikosulkusulakkeella

Tuotekoodi AUXREL32
Tuoteryhmä Kytkentämoduulit
Valmistaja Inim
Alkuperämaa Italia
Pakkauksen korkeus 40 mm
Pakkauksen leveys 83 mm
Pakkauksen pituus 116 mm
Poistuva tuote Kyllä
Tuotemerkki Inim
Valmistajan tuotekoodi INIBIN4AAUXREL32
Lataa tuotekuva

Universaali rele/virtalähde, 12 V DC

Jokaiselle releelle on vapaa kosketin, joka on merkitty liittimillä C1-NO1-NC1 ja C2-NO2-NC2. Nämä releet aktivoidaan - maatto ohjauksella, keltainen/vihreä johdin (INIM mm. OC1- ja OC2-lähdöistä). Releiden aktivoituminen ilmaistaan erillisillä LEDeillä.

Liittimiä on 3 paria, joista jokainen on suojattu itsepalautuvalla oikosulkusulakkeella (GND/AUX1 - GND/AUX2 - GND/AUX3), joista jokaisesta on mahdollista ottaa 12 V@1 A.

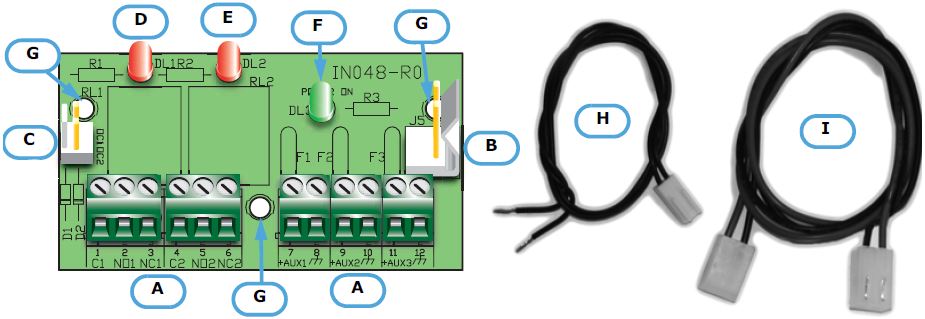

AUXREL32 osien kuvaus:

  • A Relelohkot
  • B 12 V liitin
  • C OC1 / OC2 maatto -liitin
  • D Rele-LED 1
  • E Rele-LED 2
  • F 12 V jännitetilatieto LED
  • G Kiinnitysreikä
  • H OC1 / OC2 liitäntäkaapeli (mukana)
  • I 12 V virtajohto (mukana)

AUXREL32 -riviliitin:

  • 1-2-3 C1-NO1-NC1 Vapaavaihtorele 1
  • 4-5-6 C2-NO2-NC2 Vapaavaihtorele 2
  • 7-9-11 AUX1-AUX2-AUX3 12 V@1 A liitinpuristimet
  • 8-10-12 Virtalähteen negatiiviset liittimet (maa tai GND)
